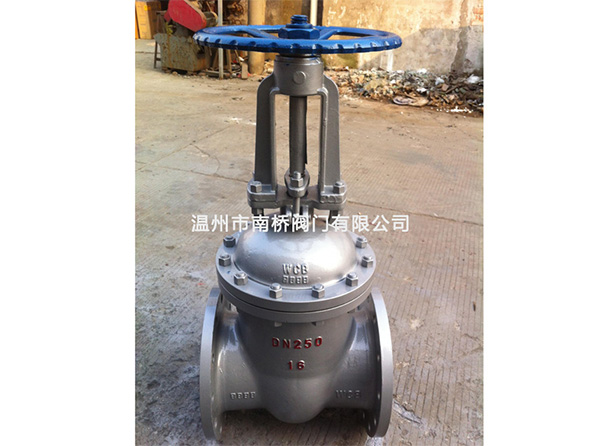

碳钢闸阀Z41H-16C DN250

碳钢法兰闸阀 GB Stainless Steel Gate Valve

很荣幸为您介绍碳钢法兰闸阀，,碳钢法兰闸阀其型号为Z41H-16C，按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。本类阀门在管道中一般应当水平安装。下面是温州市南桥阀门有限公司为您精选的碳钢闸阀系列碳钢法兰闸阀产品， Z41H-16C Z41H-25C Z41H-40C Z41H-64C闸阀拥有先进的阀座，南桥阀门聚多年闸阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。开关无误不锈钢法兰闸阀主要特点及用途：

碳钢法兰闸阀特点：

1.结构紧凑，设计合理，阀门刚性好，通道流畅，流阻系数小。

2.密封面采用不锈钢和硬质合金，使用寿命长。

3.采用柔性石墨填料，密封可靠，操作轻便灵活。

4.驱动方式分手动，电动，气动，齿轮传动。结构形式：弹性契式单闸板，刚性契式单闸板和双闸板形式。

5.广泛适用于石油，化工，火力发电厂等油品，水蒸汽管路上作接通或工作截断管路中介质的启闭装置。

碳钢闸阀产品规范 Product Specification

设计制造：按GB/T12234-89的规定结构长度：按GB/T12221-89的规定法兰面尺寸：按JB79GB/T9112-9131的规定

检查与试验：安JB/T9092-99GB/T13927-92的规定传动方式：手动、电动、齿轮

国标法兰闸阀产品规范Product Specification

公称压力 PN（MPa）	试验压力（MPa）
公称压力 PN（MPa）	壳体	密封（液）	密封（气）	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8		2.8
4.0	6.0	4.4		4.4
6.4	9.6	7.0		7.0
10.0	15.0	11.0		11.0
16	24.0	18.0

国标法兰闸阀适用范围Applicable Scope

壳体材料	适用介质	适用温度℃
碳素钢（C型）	水，蒸气，油品	≤425
铬镍钛（P型）	硝酸类	≤200
铬镍钼钛钢（R型）	醋酸类	≤200
铬镍钼（I型）	水，蒸气，油品	≤550

国标法兰闸阀主要零部件材料 Main Part Material


阀门，阀盖	闸板，阀座	阀杆	阀杆螺母	填料	手轮
不锈钢	优质碳钢+硬质合金或不锈钢	铬不锈钢	铝青铜	石墨石棉盘根	可锻铸铁球墨铸铁
不锈钢	不锈钢，不锈钢+硬质合金	铬镍钛不锈钢		衬聚四氟乙烯
铬镍钼钛钢	不锈钢，不锈钢+硬质合金	铬镍钛不锈钢		石棉盘根
铬镍钼	合金钢+硬质合金	铬钼铝钢材 318（抗硫系列）		柔性石墨填充四氟（抗硫系列）

碳钢闸阀主要零件材料：

零件名称	阀体材料				Part Name
阀体/阀盖	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti/CF8	ZG1Cr18Ni12Mo2Ti/CF8M	Body/Bonnet
闸板	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti/CF8	ZG1Cr18Ni12Mo2Ti/CF8M	Wedge
阀杆	Cr13	25Cr2MoV	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	Stem
填料	柔性石墨		聚四氟乙烯/PTFE		Packing
垫片	18-8柔性石墨				Gasket
螺栓	35/35CrMo	25CrMoV	1Cr18Ni9	1Cr18Ni9	Bolt
适用温度	-29-425℃	-29-450℃	-40-200℃	-40-200℃	Suitable Temp.
适用介质	水、油品、蒸汽	蒸汽、油品	硝酸类	醋酸类	Suitable Medium

碳钢闸阀主要外形和连接尺寸Main External And Connection


法兰闸阀主要外形和连接尺寸Main External And Connection

产品型号	公称通径	PN1.6MPa										WT（kg）
Z40H-16 Z40Y-16 Z40Y-16P Z40Y-16R Z40W-16P Z40W-16R Z40Y-16I Z41H-16 Z41Y-16 Z41Y-16P Z41Y-16R Z41W-16P Z41W-16R Z41Y-16I		L	D	D1	D2	b	f	z-Φd	H	H1	Do
	15	130	95	65	45	14	2	4-Ф14	175	240	200	5
	20	150	105	75	55	14	2	4-Ф14	180	284	200	6.5
	25	160	115	85	65	14	2	4-Ф14	210	303	200	9
	32	180	135	100	78	16	2	4-Ф18	210	321	200	12
	40	200	145	110	85	16	3	4-Ф18	350	352	200	26.5
	50	250	160	125	100	16	3	4-Ф18	358	438	240	29
	65	265	180	145	120	18	3	4-Ф18	375	450	240	33
	80	280	195	160	135	20	3	8-Ф18	433	528	280	45
	100	300	215	180	155	20	3	8-Ф18	502	620	320	63
	125	325	245	210	185	22	3	8-Ф18	612	753	360	108
	150	350	280	240	210	24	3	8-Ф23	676	847	360	134
	200	400	335	295	265	26	3	12-Ф23	820	1039	400	192
	250	450	405	355	320	30	3	12-Ф25	969	1245	450	273
	300	500	460	410	375	30	4	12-Ф25	1142	1472	560	379
	350	550	520	470	435	34	4	16-Ф25	1280	1450	640	590
	400	600	580	525	485	36	4	16-Ф30	1452	1887	640	850
	450	650	640	585	545	40	4	20-Ф30	1541	2011	720	907
	500	700	705	650	608	44	4	20-Ф34	1676	2181	720	958
	600	800	840	770	718	48	5	20-Ф41	1874	2346	800	1112
	700	900	910	840	788	50	5	24-Ф36	2000	2550	900	1775
	800	1000	1025	950	898	52	5	24-Ф41	2800	3560	1000	2575
	900	1100	1125	1050	998	54	6	28-Ф41	3400	4005	1200	3730
	1000	1200	1255	1170	1100	56	6	28-Ф42	3800	4456	1500	5400
