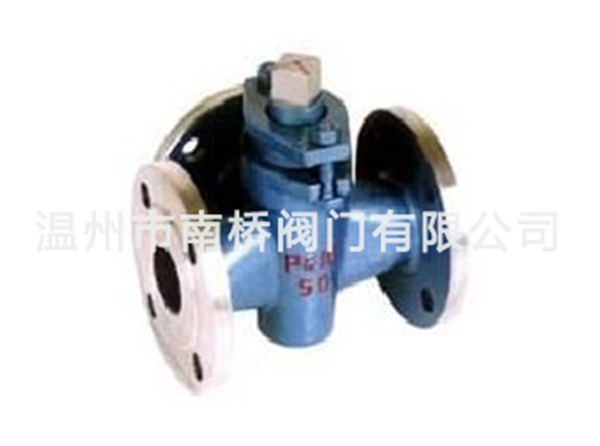

三通旋塞阀 X44W-10P DN50

主要尺寸

公称压力

PN（MPa） 公称通径

DN（mm） 尺寸（mm）

L D D1 D2 z-φd □s h H

1.0 25 145 115 85 56 4╳φ14 17 38 133

32 170 135 100 78 4╳φ18 18 45 152

40 180 145 110 85 4╳φ18 24 55 212

50 200 160 125 100 4╳φ18 28 74 260

65 220 180 145 120 4╳φ18 32 82 295

80 250 195 160 135 4╳φ18 40 95 327

100 300 215 180 155 8╳φ18 45 135 425

125 350 245 210 185 8╳φ18 54 154 482

150 400 280 240 210 8╳φ23 62 172 512

200 450 335 295 265 8╳φ23 75 195 605

250 530 390 350 320 8╳φ23 85 230 660

300 580 440 400 368 8╳φ23 100 263 760

主要材质

零件名称 阀体 塞子 填料压盖 填料

X44W-1.0 灰铸铁、不锈钢 灰铸铁、不锈钢 可锻铸铁、不锈钢 油浸石棉盘根
